SWL蜗轮丝杆升降机概述

1. SWL系列蜗轮丝杆升降机是一种基础起重部件，符合JB/T8809—1998（原JB/ZQ4391—86）标准。

2. SWL系列蜗轮丝杆升降机广泛用于机械、冶金、建筑、化工、医疗、文化卫生等各个行业。

3. SWL系列蜗轮丝杆升降机承载能力为2.5—120T。

4. SWL系列蜗轮丝杆升降机具有结构紧凑、体积小、重量轻、动力源广泛、噪音小、安装方便、使用灵活、功能多、配套形式多、可靠性高、使用寿命长等优点。

5. SWL系列蜗轮丝杆升降机具有提升、降落、推进、翻转等功能，可以单台或组合使用。

6. SWL系列蜗轮丝杆升降机能按一定程序准确地控制调整提升或推进的高度，可以用电动机或其它动力直接带动，也可以手动。

7. SWL系列蜗轮丝杆升降机输入转速可达1500r/min，提升速度可达2.7m/min。

8. SWL系列蜗轮丝杆升降机有不同的结构型式和装配方式，提升高度按用户的要求制造。该装置可以自锁。

SWL蜗轮丝杆升降机型式和标记

1.SWL蜗轮丝杆升降机按结构型式分为：

1型－丝杠同时作旋转运动和轴向移动；
2型－丝杠作旋转运动。丝杠上的螺母作轴向移动。

2.SWL蜗轮丝杆升降机装配型式：

SWL蜗轮丝杆升降机每种结构型式又分为两种装配型式：A型－丝杠（或螺母）向上移动；B型－丝杠（或螺母）向下移动。

3.SWL蜗轮丝杆升降机丝杠头部型式

　1型结构型式的丝杠头部分为：I（圆柱型）、II（法兰型）、III（螺纹型）、IV（扁头型）四种型式。
 2型结构型式的丝杠头部分为：I（圆柱型）和III（螺纹型）两种形式。

4.SWL蜗轮丝杆升降机传动比

　　SWL蜗轮丝杆升降机分为两种传动比，即普通（P）和慢速（M）。

5.SWL蜗轮丝杆升降机丝杠的防护

　  1型SWL蜗轮丝杆升降机丝杠的防护分为：基本型、防旋转型（F）和带防护罩型（Z）；
　  2型SWL蜗轮丝杆升降机丝杠的防护分为：基本型和带防护罩型（Z）

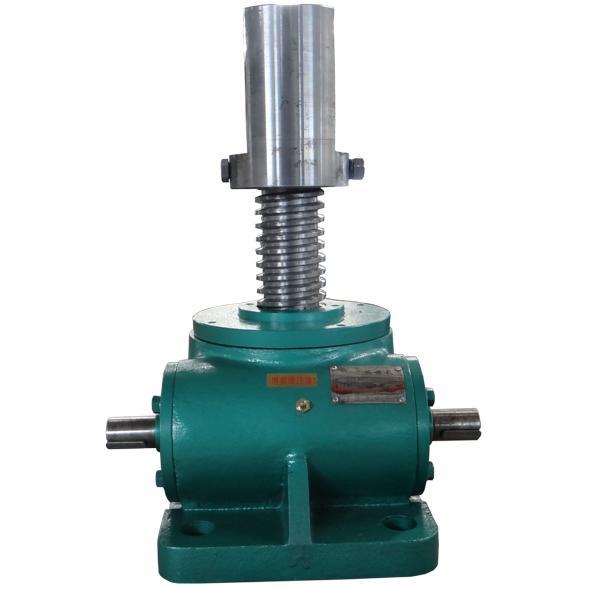

SWL蜗轮丝杆升降机外观
